正面圖
- (1) 操作面板
-
用以變更印表機設定或操作印表機。
- (2) 自動送稿機
-
在此處載入文件。 載入文件托盤中的文件可一次自動掃描一張。
- (3) 文件送稿機蓋
- 清除夾住的文件時開啟此蓋。
- (4) 文件導引器
- 調整此導引器，使其適合自動送稿機中的文件寬度。
- (5) 托紙架
- 擴展以在後端托盤中載入紙張。
- (6) 後端托盤蓋
- 開啟以在後端托盤中載入紙張。
- (7) 送紙槽蓋板
-
防止任何物件掉落到送紙槽。
開啟以移動紙張導引器，並在列印前將其關閉。
- (8) 後端托盤
-
在這裡載入紙張。 可以同時載入兩張或更多相同大小和類型的紙張，並且每次自動送入一張。
- (9) 紙張導引器
- 對齊紙疊的兩側。
- (10) 文件托盤
- 開啟以在自動送稿機中載入文件。 可以載入兩頁或更多相同大小和厚度的文件。 將要掃描的一面向上載入文件。
- (11) 文件輸出槽
- 從自動送稿機掃描的文件將傳送到此處。
- (12) 文件蓋板
- 開啟以在原稿玻璃上放置原稿。
- (13) 紙匣
-
將A4、B5、A5或Letter大小的一般紙張載入紙匣，並將紙匣插入印表機。
- (14) 紙張導引器
- 對齊紙疊的右側/左側/前端。
- (15) 紙匣蓋
- 取下以在紙匣中載入紙張。
- (16) 出紙托盤
- 輸出已列印的紙張。 列印前將其拉出。
- (17) 出紙支架
- 拉出以承托輸出紙張。
- (18) 出紙托盤擴展架
- 開啟以承托輸出紙張。

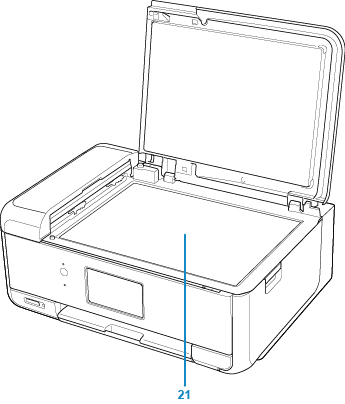

- (21) 原稿玻璃
- 在此處放置原稿。
